用途：
ShuttleSoft穿梭池水生動物行為觀測系統由行為分析軟件、穿梭池、彩色攝像機、水環境控制組件等組成，穿梭池由兩個相聯通的活動池組成，水生動物可自由在兩個池中穿梭，通過靜態（對兩個活動池設置不同的水環境）或動態（對兩個活動池的水環境參數設置一個差值，其中一個活動池設為“INCR”，另一個為“DECR”，水生動物進入“INCR”則水環境參數增高，進入“DECR”則降低。）兩種模式來觀測研究水生動物對溶解氧、溫度、電導率、濁度、鹽分、pH/pCO2等環境條件的喜好或規避行為。還可用于研究分析水生動物對于食物、趨避劑等的選擇和喜好或趨避情況，彩色攝像機和行為分析軟件可以在線即時分析動物的活動距離、停留時間、移動速度及穿梭池中水環境參數。

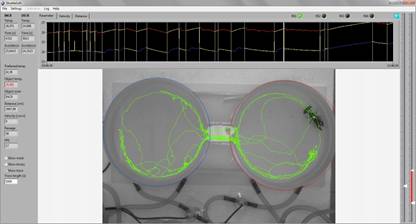

分析軟件：
功能 | 在線即時分析動物的活動距離、停留時間、移動速度及穿梭池中水環境參數 |
支持操作系統 | Windows 7 |
電腦要求 | 內存2GB以上，CPU雙核2.4GHz以上，USB接口3~5個、顯示器分辨率1024×768 |

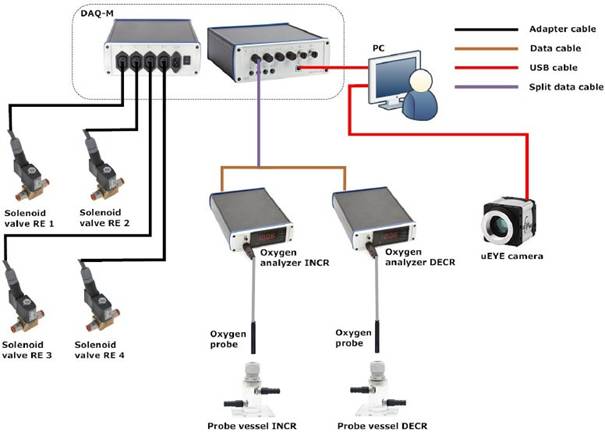

溶解氧控制組件：
DAQ-M數據采集器 | 圖示 | |
供電 | 110/230VAC，50/60Hz |
|
電腦接口 | USB2.0（兼容1.1） | |
分辨率 | 14位 | |
模擬輸入 | 8×0~10VDC | |
模擬輸出 | 2×0~10VDC | |
信號噪音 | 62 dB | |
頻率 | 1000 Hz | |
數字繼電器 | 8×110/230VAC（2A） | |
尺寸 | 210×200×74毫米 | |
重量 | 1.2公斤 | |
USB2.0工業彩色攝像機 | 圖示 | |
像素 | 130萬像素 |
|
視頻速率 | 最高20幀/秒（1280×1024像素） | |
通訊接口 | USB 2.0 | |
傳感器 | CMOS 1/3”（4.8×3.6毫米） | |
鏡頭接口 | C型 | |
防護等級 | IP30 | |
重量 | 65克 | |
OXY-REG單通道氧分析儀 | 圖示 | |
供電 | 21.6~253 VAC，50~60Hz或19.2~300 VDC |
|
通道數量 | 1個 | |
輸入范圍 | 0~50 mV | |
分辨率 | 22位 | |
信號噪音 | 60 dB | |
頻率 | 2.25 Hz | |
輸入范圍 | 0~5V | |
繼電器電壓 | 21.6~253 VAC，50~60Hz或19.2~300 VDC | |
最大繼電器電流 | 2A（110~230V），1A（24VDC） | |
MINI-DO溶解氧電極 | 圖示 | |
尺寸 | 直徑15毫米×長度90毫米 |
|
類型 | %氧飽和度 | |
輸出 | 在100%氧飽和度時約25mV | |
流量需求 | 典型1厘米/秒，依賴氧和溫度 | |
電纜 | 標準3米，可延長 | |
測量范圍 | 0~200%空氣飽和 | |
精度 | 典型優于測量值的±1%，依賴校準精度 | |
重復性 | 典型優于測量值的±0.5% | |
響應時間 | T90 (90%的終端數值)是<20秒 | |

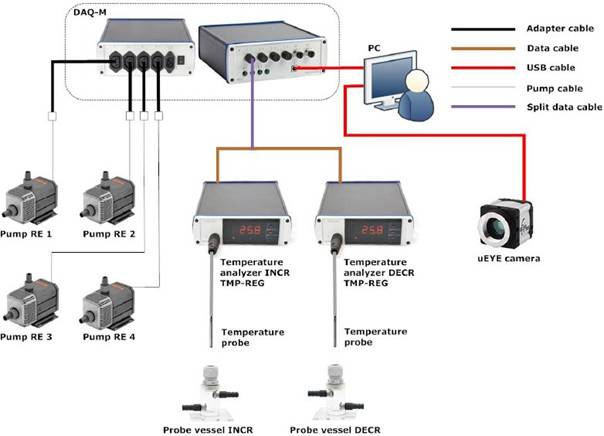

溫度控制組件：
DAQ-M數據采集器 | 圖示 | |
供電 | 110/230VAC，50/60Hz |
|
電腦接口 | USB2.0（兼容1.1） | |
分辨率 | 14位 | |
模擬輸入 | 8×0~10VDC | |
模擬輸出 | 2×0~10VDC | |
信號噪音 | 62 dB | |
頻率 | 1000 Hz | |
數字繼電器 | 8×110/230VAC（2A） | |
尺寸 | 210×200×74毫米 | |
重量 | 1.2公斤 | |
USB2.0工業彩色攝像機 | 圖示 | |
像素 | 130萬像素 |
|
視頻速率 | 最高20幀/秒（1280×1024像素） | |
通訊接口 | USB 2.0 | |
傳感器 | CMOS 1/3”（4.8×3.6毫米） | |
鏡頭接口 | C型 | |
防護等級 | IP30 | |
重量 | 65克 | |
TMP-REG單通道溫度監測儀 | 圖示 | |
供電 | 21.6~253 VAC，50~60Hz或19.2~300 VDC |
|
通道數量 | 1個 | |
輸入范圍 | RTD | |
分辨率 | 22位 | |
信號噪音 | 60 dB | |
頻率 | 2.25 Hz | |
輸入范圍 | 0~5V | |
繼電器電壓 | 21.6~253 VAC，50~60Hz或19.2~300 VDC | |
最大繼電器電流 | 2A（110~230V），1A（24VDC） | |
Pt-100溫度探頭 | 圖示 | |
測量范圍 | -40~+180℃ |
|
測量精度 | ±0.15℃ | |
電纜長度 | 3米 | |
探頭材質 | 不銹鋼 | |

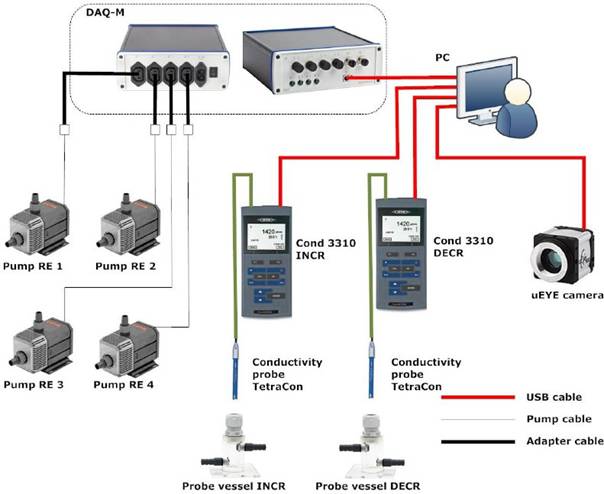

鹽分控制組件：
DAQ-M數據采集器 | 圖示 | |
供電 | 110/230VAC，50/60Hz |
|
電腦接口 | USB2.0（兼容1.1） | |
分辨率 | 14位 | |
模擬輸入 | 8×0~10VDC | |
模擬輸出 | 2×0~10VDC | |
信號噪音 | 62 dB | |
頻率 | 1000 Hz | |
數字繼電器 | 8×110/230VAC（2A） | |
尺寸 | 210×200×74毫米 | |
重量 | 1.2公斤 | |
USB2.0工業彩色攝像機 | 圖示 | |
像素 | 130萬像素 |
|
視頻速率 | 最高20幀/秒（1280×1024像素） | |
通訊接口 | USB 2.0 | |
傳感器 | CMOS 1/3”（4.8×3.6毫米） | |
鏡頭接口 | C型 | |
防護等級 | IP30 | |
重量 | 65克 | |
WTW Cond 3310電導率讀數表 | 圖示 | |
電導率 | 0.00~1000mS/cm ±0.5%v.Mw；0.000~1.999 μS/cm，K=0.01cm-1；0.00~19.99 μS/cm，K=0.01cm-1 |
|
專用電阻 | 0.00~20 Mohm cm | |
鹽分 | 0.0~70.0（根據IOT） | |
TDS | 1~1999 mg/L，199.9 g/L | |
溫度 | -5.0~+105℃ ±0.1℃ | |
自動讀數 | 自動/手動 | |
傳感器插口 | 8針 | |
校準 | 單點 | |
參考溫度 | 20℃/25℃ | |
溫度補償 | 無，nIF，0.000~10.00%/K | |
校準存儲 | 5個校準數值 | |
顯示 | LCD背光顯示屏 | |
數據存儲容量 | 手動200/自動5000 | |
數據記錄 | 手動/時間控制 | |
通訊接口 | USB | |
供電 | 4節1.5V五號電池或4節1.2V鎳氫電池 | |
電量 | 最大800小時，帶背光時為150小時 | |
WTW TetraCon 325電導率電極 | 圖示 | |
電極材質 | 石墨 |
|
桿身材質 | 環氧樹脂 | |
桿身長度 | 120毫米 | |
電極常數 | K=0.491 cm-1 | |
直徑 | 15.3毫米 | |
電纜長度 | 1.5米 | |
測量范圍 | 1 μS/cm~2 S/cm | |
溫度范圍 | 0~100℃ | |
浸入深度 | 36/120毫米 | |
濁度控制組件：
DAQ-M數據采集器 | 圖示 | |
供電 | 110/230VAC，50/60Hz |
|
電腦接口 | USB2.0（兼容1.1） | |
分辨率 | 14位 | |
模擬輸入 | 8×0~10VDC | |
模擬輸出 | 2×0~10VDC | |
信號噪音 | 62 dB | |
頻率 | 1000 Hz | |
數字繼電器 | 8×110/230VAC（2A） | |
尺寸 | 210×200×74毫米 | |
重量 | 1.2公斤 | |
USB2.0工業彩色攝像機 | 圖示 | |
像素 | 130萬像素 |
|
視頻速率 | 最高20幀/秒（1280×1024像素） | |
通訊接口 | USB 2.0 | |
傳感器 | CMOS 1/3”（4.8×3.6毫米） | |
鏡頭接口 | C型 | |
防護等級 | IP30 | |
重量 | 65克 | |
濁度分析儀 | 圖示 | |
探頭尺寸 | 直徑0.8厘米×長度21.6厘米 |
|
測量范圍 | 0~50 NTU | |
精度 | 全量程的1% | |
讀表分辨率 | 24位 | |
輸出 | 0~5 V DC | |
原理 | 濁度計帶修正 | |
工作電壓 | 10~36V DC（傳感器），100~240V（儀器） | |
預熱時間 | 5秒 | |
傳感器工作溫度 | -10~+50℃ | |
傳感器外殼材質 | 306不銹鋼，聚甲醛樹脂、聚醚護套電纜 | |
傳感器最大耐壓 | 30 PSI | |
傳感器光源 | 近紅外LED（880 nm） | |

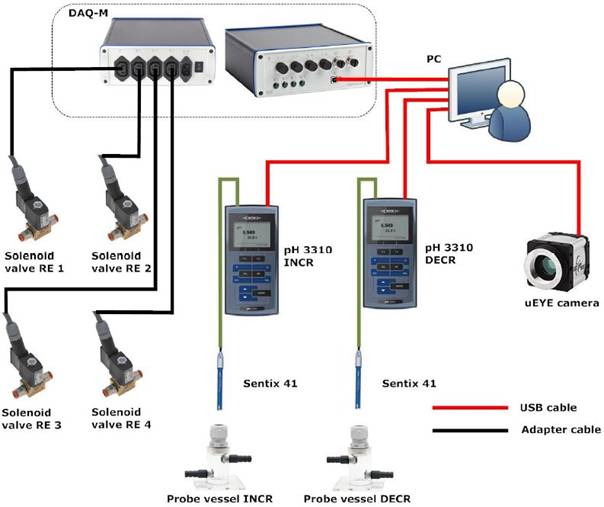

pH/pCO2控制組件：
DAQ-M數據采集器 | 圖示 | |
供電 | 110/230VAC，50/60Hz |
|
電腦接口 | USB2.0（兼容1.1） | |
分辨率 | 14位 | |
模擬輸入 | 8×0~10VDC | |
模擬輸出 | 2×0~10VDC | |
信號噪音 | 62 dB | |
頻率 | 1000 Hz | |
數字繼電器 | 8×110/230VAC（2A） | |
尺寸 | 210×200×74毫米 | |
重量 | 1.2公斤 | |
USB2.0工業彩色攝像機 | 圖示 | |
像素 | 130萬像素 |
|
視頻速率 | 最高20幀/秒（1280×1024像素） | |
通訊接口 | USB 2.0 | |
傳感器 | CMOS 1/3”（4.8×3.6毫米） | |
鏡頭接口 | C型 | |
防護等級 | IP30 | |
重量 | 65克 | |
WTW pH 3310讀數表 | 圖示 | |
pH量程 | -2.0~19.9 ±0.1 pH、2.00~19.99 ±0.01 pH、2.000~19.999 ±0.005 pH、 |
|
mV量程 | ±1200.0 mV ±0.3 mV、±（2500±1）mV | |
溫度 | -5.0~105.0℃ ±0.1℃ | |
自動讀數 | 自動/手動 | |
傳感器插頭 | DIN/4毫米香蕉插頭 | |
校準 | 1、2、3、4、5點WTW技術，DIN，NIST 16緩沖組 | |
校準存儲 | 5個校準數值 | |
顯示 | LCD背光顯示屏 | |
數據存儲容量 | 手動200/自動5000 | |
數據記錄 | 手動/時間控制 | |
通訊接口 | USB | |
供電 | 4節1.5V五號電池或4節1.2V鎳氫電池 | |
電量 | 最大1000小時，帶背光時為150小時 | |
WTW SenTix 41 pH電極 | 圖示 | |
測量范圍 | 0~14 pH |
|
工作溫度 | 0~80℃ | |
參比電解質 | 凝膠 | |
膜形狀 | 圓柱形 | |
膜電阻 | <1 GΩ（25℃） | |
膜片 | 纖維 | |
桿體材質 | 改性聚苯醚 | |
桿體長度 | 120毫米±1 | |
桿體直徑 | 12毫米±0.5 | |
溫度傳感器 | 內置NTC（30 KΩ） | |
連接口 | 固定電纜 | |
電極電纜 | 1米長 | |
電極插頭 | DIN插頭+香蕉插頭 | |

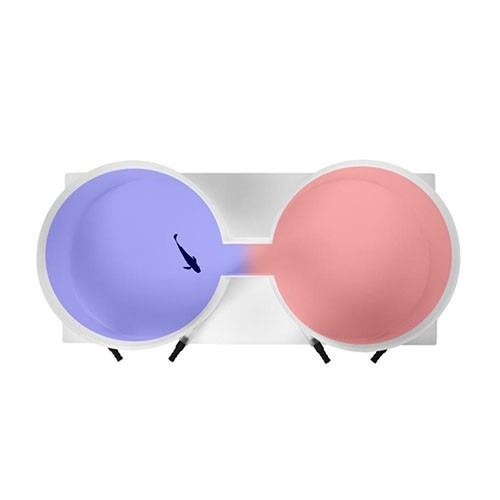

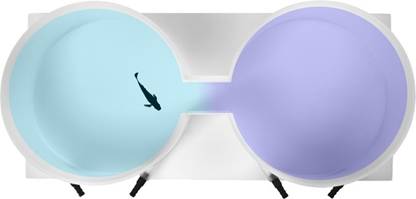

穿梭池：
穿梭池 | 圖示 | |
容積 | 22升 |
|
尺寸 | 300×300毫米 | |
高度 | 150毫米 | |
過道尺寸 | 50×75毫米 | |
占地尺寸 | 700×325毫米 | |
管徑 | 1.125毫米 | |
供電 | 230V | |
材質 | 磨砂蛋白色亞克力 | |
蓋子 | 3毫米透明亞克力 | |
穿梭池 | 圖示 | |
容積 | 52升 |
|
尺寸 | 400×400毫米 | |
高度 | 200毫米 | |
過道尺寸 | 65×100毫米 | |
占地尺寸 | 925×425毫米 | |
管徑 | 1.125毫米 | |
供電 | 230V | |
材質 | 磨砂蛋白色亞克力 | |
蓋子 | 3毫米透明亞克力 | |
穿梭池 | 圖示 | |
容積 | 80升 |
|
尺寸 | 500×500毫米 | |
高度 | 250毫米 | |
過道尺寸 | 75×100毫米 | |
占地尺寸 | 1130×530毫米 | |
管徑 | 1.27毫米 | |
供電 | 230V | |
材質 | 磨砂蛋白色亞克力 | |
蓋子 | 3毫米透明亞克力 | |
產地：丹麥
