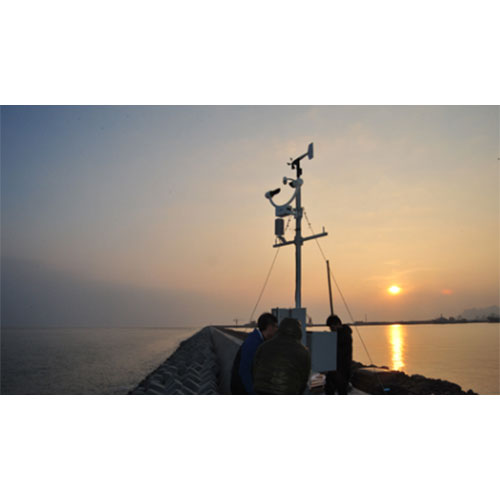

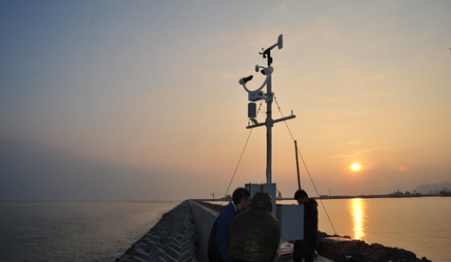

系統介紹：DJ-6515B船載自動氣象站可以測量航行所到達區域的海上觀測風向、風速、大氣壓力、空氣溫度、相對濕度、降雨量、能見度等氣象要素，采集器將各傳感器提供的信號收集、處理、編碼后經通信模塊發送到中心站，經中心站接收、解碼、處理后匯入數據庫，提升海上氣象災害監測、預報、預警能力。為航海運輸、港口生產、海上作業、海洋漁業及近海海產品養殖、環灣公路客貨運輸安全等提供快速、及時、周到的氣象服務保障。依據《地面氣象觀測規范》、《海洋氣象觀測》進行設計。
系統特點：
完整的氣象系統，適合船舶航行、科研和標準測量等用途
易安裝、便于維護
測量精度高，無須人工參與
要素靈活組配
集數據采集和無線通訊于一體，并具有圖表顯示功能
數據采集密度可以自行設置
狀態監控
支持交流 / 太陽能供電方式
免維護，適合于野外應用
可單站應用也可組網布點，無線數據傳輸
大容量數據存儲器
船體支架安裝要求：
支架安裝地點：船首上風處，避免靠近船體排煙和空調換氣區域
支架高度：3米
直徑：50mm
電源：提供12V直流電源
通訊方式：提前布置好支架到控制中心的信號聯絡，采用RS485傳輸方式
測量參數：
能見度、降水、風速風向、空氣溫濕度等
可擴展測量參數：
總輻射，紫外輻射等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |

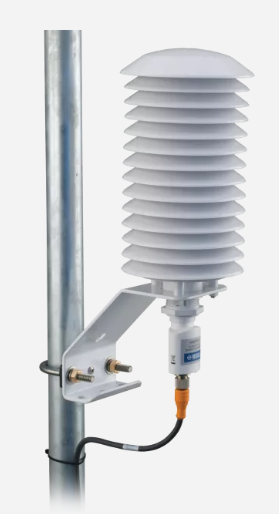

HMP155A-L空氣溫濕度傳感器 | ||
電磁兼容性 | 符合EMC標準EN61326-1電磁兼容 |
|
過濾器描述 | 燒結PTFE | |
外殼材質 | PC | |
防護等級 | IP66 | |
電壓輸出 | 0- 1VDC | |
平均電流消耗 | ≤3mA (模擬輸出模式) | |
操作電壓 | 7- 28 VDC | |
穩定時間 | 2s（上電后） | |
現場可更換的芯片或重新校準 | 重新校準 | |
頂端直徑 | 1.2cm | |
頭部高度 | 4cm | |
主體高度 | 2.4cm | |
主體寬度 | 2.0cm | |
相對濕度 | ||
傳感元件 | HUMICAP 180R | |
測量范圍 | 0 - 100% RH (無冷凝) | |
響應時間 | RH規格的響應時間為HUMICAP 180R，在20°C的靜止空氣中使用燒結聚四氟乙烯過濾器，RH階躍變化為0至75%。 20秒(變化63%) 60秒(變化90%) | |
工廠校準不確定度 | 工廠校準不確定度定義為±2個標準偏差限值。不確定度為+20°C。小的變化是可能的;另見校準證書。 ±0.6% RH 0 - 40% RH ±1.0% RH 40 - 97% RH | |
精度 | -說明-精度指標包括非線性、遲滯和可重復性。 ±1% RH (在 15° to 25°C, 0 - 90% RH) ±1.7% RH (在 15° to 25°C, 90- 100% RH) ±(1.4 + 0.032 × 讀數) % RH (在-60° - -40°C) ±(1.2 + 0.012 ×讀數) % RH (在-40° - -20°C) ±(1.0 + 0.008 ×讀數) % RH (在-20° - +40°C) ± (1.2 + 0.012 ×讀數) % RH (在40° - 60°C) | |
空氣溫度 | ||
傳感元件 | PT 100 RTD 1/3 class B IEC 751 | |
測量范圍 | -80°- +60°C | |
精度 | ±(0.226 - 0.0028 x 溫度)°C (-80°- +20°C) ±(0.055 + 0.0057 x溫度)°C (+20°- +60°C) | |
TE525MM雨量傳感器 | ||
傳感器類型 | 帶干簧管翻斗式 |
|
材料 | 陽極氧化鋁 | |
工作溫度 | 0°to 50℃ | |
分辨率 | 1次翻動 | |
每次翻動容量 | 4.73ml | |
每次翻動降雨量 | 0.1mm | |
測量不確定性 | 1.0%最高達 50 毫米/小時 | |
電纜類型 | 2 芯屏蔽電纜 | |
漏斗口直徑 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
線纜重量 | 0.1 千克/每 3.05 米長度 | |
翻斗重量 | 1.1KG | |
CS106 氣壓傳感器 | ||
供電 | 10-30 VDC / 工作狀態<4mA 休眠狀態<1μA |
|
輸出電壓 | 0—2.5 VDC | |
工作溫度 | -40~60℃ | |
反應時間 | 500 毫秒 | |
測量范圍 | 500 – 1100 hpa | |
線性 | ±0.25mb | |
分別率 | ±0.01mb | |
典型精度 | ±0.3hPa @20℃±0.6hPa @0℃~40℃ ±1.0hPa @-20℃~45℃±1.5hPa @-40℃~60℃ | |
電纜長度 | 6m，2芯 | |
用戶界面 | LED顯示，USB和RS232接口 | |

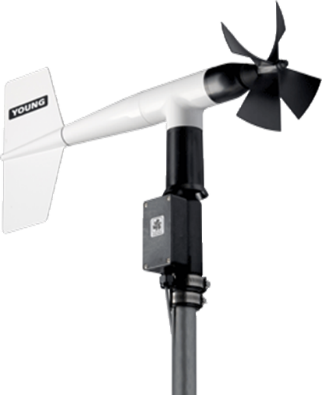

05106海洋風速風向傳感器 | ||
測量范圍 | 風速：0-100 m/s(224 mph)； 方位：360°（機械），355°（電子，5°開角） |
|
測量精度 | 風速：±0.3 m/s（0.6mph）或者1%讀數； 風向：±3° | |
閾值 | 風速：1.0 m/s (2.2 mph)； 風向：1.1 m/s (2.4 mph) | |
信號輸出 | 風速：磁感應交流電壓，每轉3個脈沖。1800rpm(90Hz)= 8.8m/s； 風向：精密導電電位器：10KΩ電阻，線性0.25%，平均壽命5千萬轉； | |
動力響應 | 風速距離常數：2.7m（63%覆蓋）； 風向延遲距離：1.3m（50%覆蓋）； 阻尼系數：0.3； 阻尼自然波長：7.4m； 非阻尼波長：7.2m | |
電源 | 激勵電壓: 15 VDC Max | |
工作溫度 | -50-60℃ | |
重量 | 1kg | |

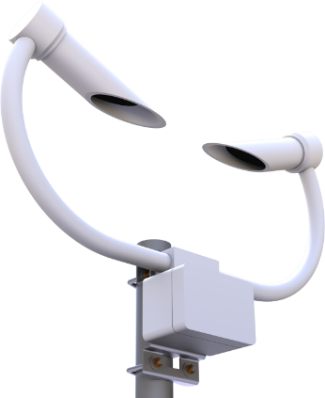

CS120能見度儀 | ||
最大報告能見度 | 32 公里（~20 英里） |
|
報告的最小能見度 | 12 米（~39 英尺） | |
工作溫度 | -25° 至 +60°C | |
工作濕度 | 1 至 100% | |
風速 | 最大 60 ms-1 | |
傳感器密封 | 防護等級為IP66 | |
準確性 | 0 至 10,000 米： ±10%10,000 至 20,000 米： ±20% | |
光學的發射器光頻率 | 850 nm | |
鏡頭污染電路 | 監控兩個鏡頭和檢測器透鏡，用于 1 秒的污染/堵塞間隔;傳感器將其校準調整為低到中窗戶污染 | |
光源穩定性控制 | 確保穩定運行通過溫度變化和傳感器老化;每隔 1 秒校正一次 | |
傳感器重量 | 3 kg | |
高度 | 44.7 厘米 （17.6 英寸） | |
寬度 | 64 厘米（25.2 英寸） | |
深度 | 24.6 厘米（9.7 英寸） | |
安裝方式 | 不銹鋼 V 型螺栓支架，可固定在桿子上外徑為 32 至 52.5 毫米（1.25 至 2 英寸） | |
電源電壓 | 8 至 30 Vdc（外部加熱器：24 Vdc 或 功率：2 x 30 W，共 60 W總單元（包括露水加熱器）：采樣時< 3 W | |
串行接口 | RS-232或RS-485串行數據速率：1200 至 115,200 bps（默認速率為 38,400 bps） | |
報警輸出 | 2 x 0 至 5 V 輸出，32 mA（最大值） | |
32500電子羅盤 | ||
精度 | ± 2 度 | |
分別率 | 0.5 度 | |
信號輸入 | 低頻交流信號 | |
靈敏度 | 50mv 10hz | |
范圍 | 0-2000hz | |
風向 | 電位計 | |
風向輸入 | 0-5000 =0-355 | |
激發 | 5000毫伏 | |
輸出 | 0-5000mv ，RS232 ，RS485 | |
操作溫度 | -50 TO +50 度 | |
電源 | 11 to 30 VDC 40MA | |
尺寸大小 | 12*7.3*5.3 | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
