系統介紹：土壤是人類賴以生存和可持續發展的基礎，快速、準確獲取土壤環境質量信息是土壤資源調查與評價等工作的重要前提與基礎。
土壤參數包括土壤水分、土壤鹽分、土壤溫度、土壤氧氣含量、土壤二氧化碳含量等，DJ-6213A土壤多參數觀測系統能夠長期監測土壤各項參數，并支持將數據傳輸?shù)皆破脚_，系統監測到的數據能夠準確的反應土壤情況，在研究土壤水分的運動，植物的抗旱生理，自動控制節水灌溉，土壤濕度監測等方面有十分重要的意義。

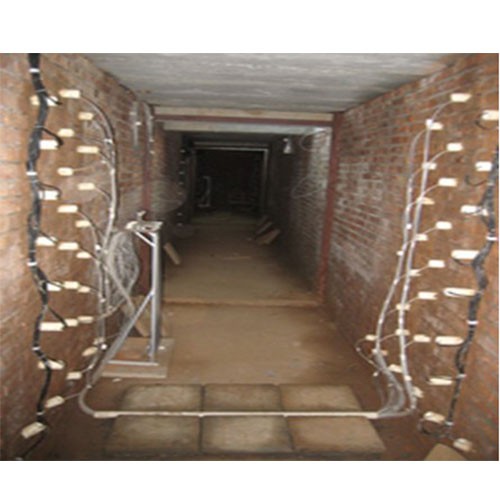

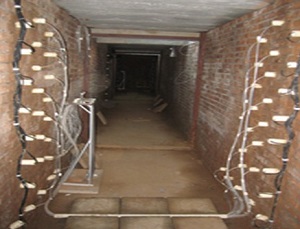

系統概述：土壤多參數監測系統主要應用于土壤研究，是由土壤采集傳感器、數據采集器和傳輸云平臺組成。通過分層布置傳感器，該系統可以測量土壤中不同深度的溫度、水分、鹽分，CO2、O2等參數，可及時了解土壤中水分的遷移、土壤墑情的變化、植物根系層的需水量，并判斷土壤結構的變化以及微生物的活動情況等。
系統特點：
同步測量：土壤水分，土壤鹽分，土壤溫度，土壤氧氣含量，土壤二氧化碳含量
長期定點觀測
傳感器瞬時響應
傳感器穩定性好，無需標定
傳感器無需維護
測量參數：
土壤水分、土壤電導率、土壤溫度、土壤CO2濃度、土壤O2濃度
可擴展測量參數：
土壤碳通量、氣象參數等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR350數據采集器 | ||
模擬輸入 | 支持4個單端（SE）或2個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 |
|
脈沖計數 | 8 個(P_SW, P_LL, C1, C2, 和SE1 至 SE4) | |
電壓激勵終端 | 2個(VX1, VX2) | |
開關12V | 2個(SW1, SW2) | |
數字I/O | 7個端子(C1、C2、P_SW、SE1 ~ SE4)可配置數字輸入輸出。包括狀態高/低、脈寬調制、外部中斷、通信功能。注意:C2和P_SW不做脈寬調制。 | |
通訊端口 | USB Type C 2.0 、RS232 、RS485 | |
輸入限制 | -100 to +2500 mV | |
模擬電壓精確度 | 注：精度規格不包括傳感器或測量影響 0℃至40℃時，±(0.04%的測量值+偏移量) 40℃to +70℃時，±(0.1%的測量值+偏移量) | |
ADC | 24位 | |
供電 | 16~32V（充電輸入，最大充電電流1.1A）直接供電12V | |
實時時鐘精度 | 每年最大誤差為±3分鐘，裝配可選的GPS校正后可縮短至±10μs | |
內置協議 | Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) | |
通訊協議 | PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 | |
最大掃描頻率 | 10Hz | |
CPU驅動/程序內存 | 50MB | |
內部存儲 | 50M內存 | |
平均功耗 | 0.5mA(12Vdc) | |
操作溫度 | -40° 到+70°C（標準）； | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
尺寸 | 16.3 x 8.4 x 5.6 cm | |
重量 | 306g | |
DJ-2260土壤CO2傳感器 | ||
測量參數 | CO2濃度 |
|
測量范圍 | 0-20000ppm（可選配30000ppm） | |
精度（25℃以及1013hpa下） | 讀數±40ppm | |
校準不確定度 | ±38ppm或者讀數的±2% | |
工作溫度 | -40-70℃ | |
工作濕度 | 0-100%相對濕度，無冷凝 | |
產品尺寸 | 圓柱體（不含線纜，長220mm，切面圓直徑為40mm） | |
防護等級 | IP68（水中測量最大深度是3米） | |
輸出類型 | Modbus-RS485（默認）（可選直流電壓 或 電流） | |
工作電壓 | 12-30V DC供電 | |
線纜長度 | 5米（可定制） | |
功耗 | 持續運行0.4W（最大0.5W） | |
TDR-315N 土壤水分溫度電導率傳感器 | ||
測量參數 | 體積含水量 相對介電常數 土壤體積電導率(BEC) 土壤溫度 孔隙水電導率（EC） |
|
測量精度 | 體積含水量：±2% FS 相對介電常數：±2 土壤溫度（5~35℃）：±0.25℃ 土壤溫度（-15~50℃）：±0.5℃ 體積電導率(0 ~ 1000 uS/cm)：±25us/cm 體積電導率(1000 ~ 2500 uS/cm)：±2.5% 體積電導率(2500 ~ 3000 uS/cm)：±5% | |
測量范圍 | 體積含水量：0% ~ 100% 相對介電常數：1 ~ 100 土壤體積電導率：0 ~ 3000 μS/cm 土壤溫度：-40~55℃ 孔隙水電導率（EC）：0 ~ 55000 μS/cm | |
分辨率 | 體積含水量：0.1% 相對介電常數：0.1 土壤體積電導率：1us/cm 土壤溫度：0.1℃ | |
重復性(RMS偏差） | 體積含水量：0.07% 相對介電常數：0.07 土壤體積電導率：3 μS/cm 土壤溫度：0.01℃ | |
絕對最大額定值(超過范圍會導致傳感器永久性損壞)： | ||
電源電壓（在紅線和白線之間測量） | 最小限度：-16V 最大限度：+16V | |
SDI-12 數據電壓（藍白線） | 最小限度：-16V 最大限度：+16V | |
施加到傳感器桿的外部電壓 | 最小限度：-0.3V 最大限度：+4V | |
靜電放電，中心桿 | IEC 61000?4?2（ESD） | |
儲存溫度 | -40~60℃ -40~140℉ | |
運行條件： | ||
工作電源電壓 | 6.5V~15V | |
工作溫度（由于結冰會導致 VWC 誤差） | -30℃~55℃ | |
工作溫度（VWC準確，不允許結冰） | 0~55℃ | |
能量消耗： | ||
空閑電流（傳感器供電但不測量，20 °C） | <10 uA | |
空閑電流（-35 至 +50 °C） | <50 uA | |
傳感器讀取時間 | 0.3 s (典型值) | |
傳感器讀取電流（電源電壓 = 12V） | 118 mA (典型值） | |
傳感器讀取電流（電源電壓 = 7V） | 150 mA（典型值） | |
傳感器通訊電流 | 6 mA（典型值） | |
SDI-12數據線電氣特性： | ||
輸入(當傳感器空閑或接收數據時) | ||
對地電阻 | 160?~175? | |
VIL(“標記”狀態下所需的輸入電壓) | -1V~1.3V | |
VIH(“間隔”狀態下所需的輸入電壓) | 3.2V~6V | |
輸出(當傳感器傳輸數據時) | ||
輸出阻抗 | 1000Ω~1250Ω | |
VOL（“標記”狀態下的輸出電壓） | 0~0.25V | |
VOH(“間隔狀態下的輸出電壓) | 4.7V~5.2V | |
物理特性： | ||
尺寸(不含電纜) | 21 cm x 5.3 cm x 2 cm | |
重量(不含電纜) | 105 g | |
電纜重量 | 32.7 g/m | |
材質 | 304不銹鋼，環氧樹脂，ABS塑料 | |
電纜 | 3 根銅導線，22 Ga.，防水和抗紫外線 PVC 護套，總直徑 4.8mm | |
通信協議 | SD1-12版本1.4 | |

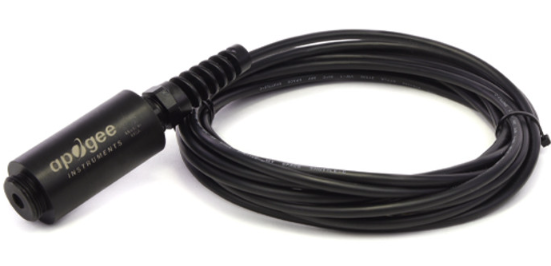

SO-411土壤氧氣傳感器(SDI-12) | 圖片 | |
輸入電壓 | 5.5~240V DC |
|
電流消耗 | 0.6 mA（靜態）；1.3 mA（動態） | |
測量范圍 | 0~100%O2 | |
測量重復性 | 在 20.95 % O2條件下小于 0.1 % mV 輸出 | |
非線性 | 小于1% | |
偏移（非穩定性） | 每年1mV | |
耗氧量 | 在 20.95 % O2 和 23 ℃ 溫度條件下，每天消耗 0.1 μmol O2（電鍍電池傳感器在與電解液發生化學反應時消耗 O2 與電解質發生化學反應，從而產生電流）。 | |
響應時間 | 60S | |
工作環境 | -20 至 60 ℃；0 至 100 % 相對濕度（非冷凝）；60 至 114 kPa 注：電解液會在低于 -20 ℃ 的溫度下結冰，這不會損壞傳感器，但傳感器必須在 -20 ℃ 或更高溫度下才能進行測量。 | |
輸入電壓 | 要求 12 V 直流連續電壓（用于加熱器）；2.5 V 直流激勵電壓（用于熱敏電阻） | |
加熱器電流消耗 | 6.2 mA（使用 12 V 直流電源供電時，所需功率為 74 mW） | |
熱敏電阻電流 | 70 ℃時 0.1 mA DC（最大值，假設輸入激勵電壓為 2.5 V DC） | |
尺寸 | 直徑 32 mm，長度 68 mm | |
線纜 | 5 米長的四導體屏蔽雙絞線，可按 5 米的倍數提供額外的電纜；TPR 護套（高防水性、高紫外線穩定性、寒冷條件下的柔韌性）；尾纖導線 導線 | |
重量 | 175g（含5米線纜） | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
